Halat Tipi Load Cell 10 Ton (22-32 mm Halat Çapı)

ELS-LC10T-22

Halat Tipi Load Cell 10 Ton (22-32 mm Halat Çapı)

ELS model yük hücreleri vinç aşırı yük sistemlerinde kullanılmak üzere halatlı tüm vinçlere uygulanabilen tipte özel alaşımlı çelikten üretilmektedir. Vincinizin aşırı yük kaldırmasını engelleyerek güvenli çalışma ortamı oluşturur.

Teknik Özellikler

Kablo Renk Kodu

Renk	Tanım
RED	+ EXC
YELLOW	- EXC
GREEN	+ SIG
WHITE	- SIG

Teknik Özellikler

Load Cell Kapasitesi	10 Ton
Model	ELS-LC10T-22

Halat Tipi

10 Ton (Ø22 – Ø32 Halat Çapı)

Boyutlar

Toplam Uzunluk	250 mm
Yükseklik	82 mm
Gövde Genişliği	64 mm
Halat Çapı Uyumluluğu	Ø22 – Ø32 mm
Bağlantı Civatası Uzunluğu	30 mm

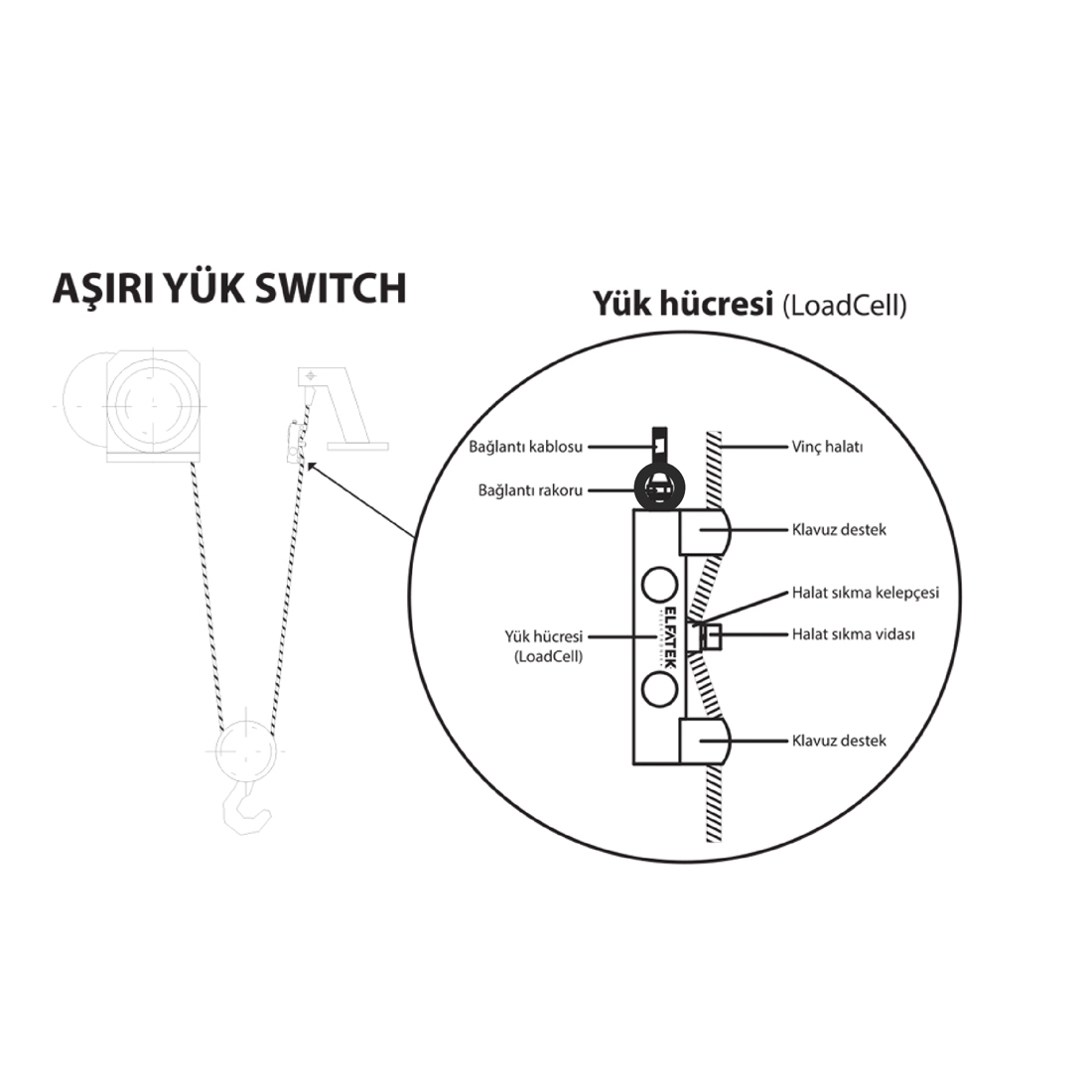

Aşırı Yük Switch Bağlantı Şeması

Yük hücresi (Load Cell), vinç halatı üzerine monte edilerek halattaki çekme kuvvetini algılar. Aşırı yük durumunda sistem kontrol ünitesine sinyal göndererek vinç hareketlerini durdurur veya uyarı verir.

Bağlantı Kablosu
Bağlantı Rakoru
Yük Hücresi (Load Cell)
Halat Sıkma Kelepçesi
Halat Sıkma Vidası
Kılavuz Destek

Bu model, 22 mm ile 32 mm çapındaki vinç halatlarında yüksek tonajlı yüklerin izlenmesi için tasarlanmıştır. Dayanıklı yapısı ve hassas ölçüm kabiliyeti sayesinde ağır sanayi uygulamalarında güvenilir performans sunar.
