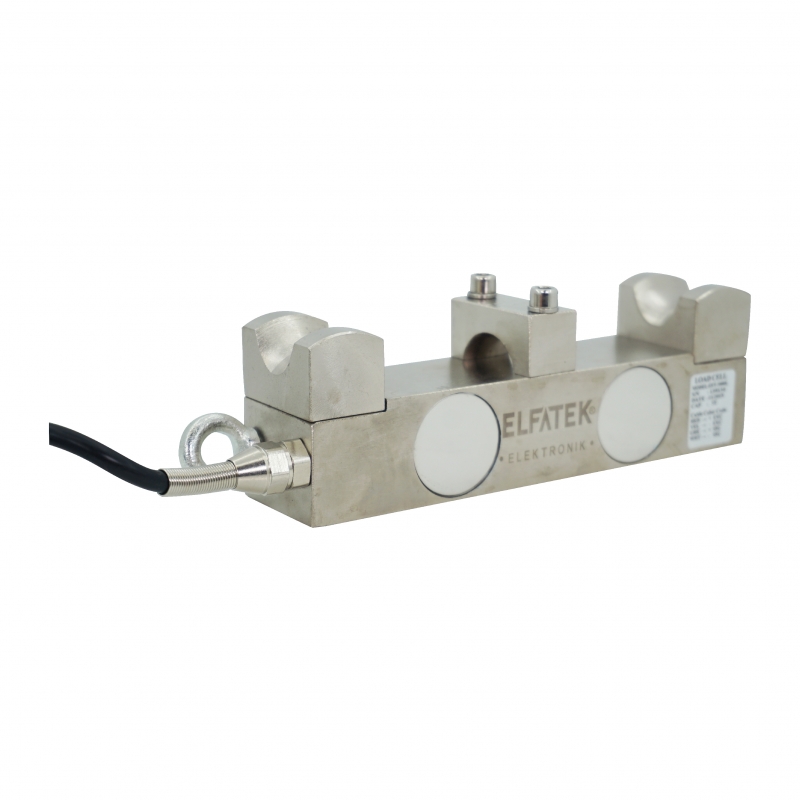

Cellule de charge à câble en acier 3 tonnes (diamètre de câble de 22 à 32 mm)

Ligne d’assistance

444 7 973

Cellule de charge à câble en acier 3 tonnes (diamètre de câble de 22 à 32 mm)

Halat Tipi Load Cell 3 Ton (22-32 mm Halat Çapı)

ELS-LC3T-22

Cellule de charge à câble en acier 3 tonnes (diamètre de câble de 22 à 32 mm)

Les cellules de charge du modèle ELS, fabriquées en acier allié spécial adapté à une utilisation dans les systèmes de surcharge de grue, peuvent être appliquées à toutes les grues actionnées par corde. Elles contribuent à empêcher votre grue de soulever des charges excessives, créant ainsi un environnement de travail sûr.

Spécifications techniques

Code Couleur des Câbles

Couleur	Définition
ROUGE	+ EXC
JAUNE	- EXC
VERT	+ SIG
BLANC	- SIG

Spécifications Techniques

Capacité de la Cellule de Charge	3 Tonnes
Modèle	ELS-LC3T-22

Type de Corde

3 Tonnes (Diamètre de Corde Ø22 - Ø32)

Dimensions

Longueur Totale	170 mm
Hauteur	56 mm
Largeur du Corps	40 mm
Compatibilité de Diamètre de Corde	Ø22 - Ø32 mm

Schéma de Connexion de l'Interrupteur de Surcharge

La cellule de charge est montée sur la corde de la grue pour mesurer la force de traction dans la corde. Elle est composée des éléments suivants :

Câble de Connexion
Bride de Connexion
Cellule de Charge
Pince de Serrage de Corde
Vis de Serrage de Corde
Support de Guidage

Le système mesure la tension dans la corde et envoie un signal d'avertissement à l'unité de contrôle en cas de surcharge. Il est utilisé dans les systèmes de protection contre les surcharges pour garantir le bon fonctionnement sécurisé des grues.
